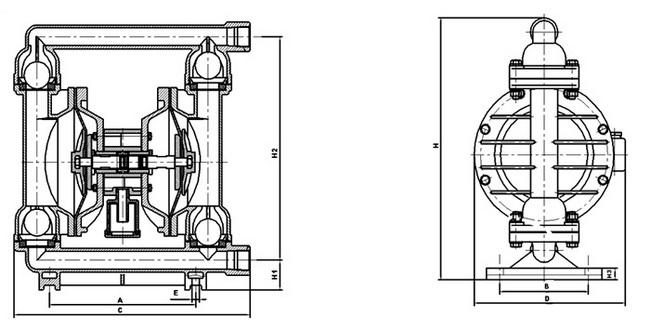

QBK型氣動隔膜泵外形尺寸與結構圖

外形尺寸表與結構圖:



型號

A

B

C

D

E

H1

H2

H3

H

螺紋

法蘭式

NPT/BSPT

ANSI

DIN

QBK-8

95

80

145

144

20

20

117

10

140

5/16＂

-

-

QBK-10-15

135

48

218

144

12

34

176

10

226

3/8＂-1/2＂

-

-

QBK-25

236

145

381

248

12

46

344

18

412

1＂

-

-

QBK-40

236

145

381

248

12

50

348

18

428

1½ ＂

-

-

QBK-50

320

220

518

347

14

50

521

27

609

2＂

○

○

QBK-80

360

240

634

455

18

96

696

50

842

3＂

○

○
[來源：原創] [作者：水泵專家] [日期：10-09-09] [熱度：]
